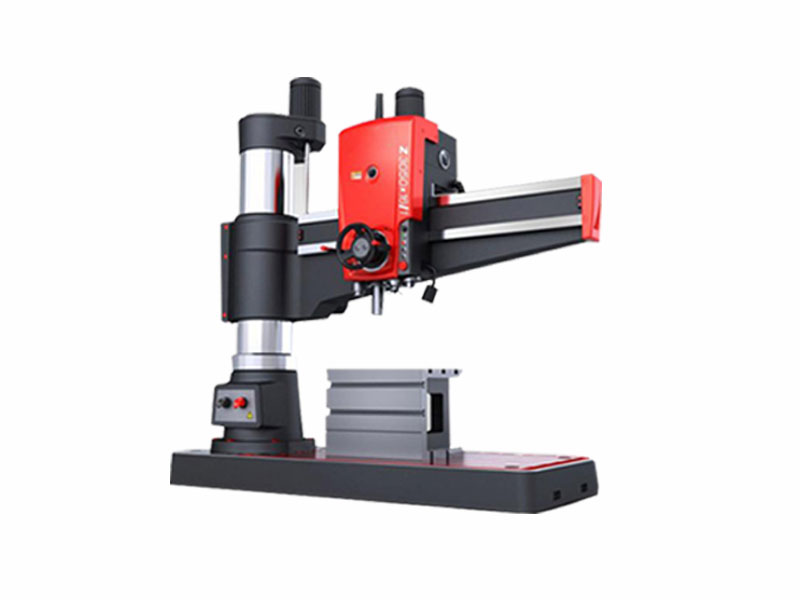

Z3040×14/Ⅰ搖臂鉆床技術參數 |
||
|
規格名稱 |
單位 |
Z3040×14/Ⅰ |
|
鉆孔直徑 |
mm |
40 |
|
主軸中心線至立柱母線距離 |
mm |
370-1370 |
|
主軸端面至底座工作面距離 |
mm |
280-1210 |
|
主軸行程 |
mm |
260 |
|
主軸錐孔(莫氏) |
mores.no |
4# |
|
主軸轉速范圍 |
r/min |
40-1896 |
|
主軸轉速級數 |
step |
12 |
|
主軸進給量范圍 |
mm/r |
0.13-0.54 |
|
主軸進給量級數 |
step |
4 |
|
搖臂升降速度 |
m/mm |
1.32 |
|
主軸箱水平移動距離 |
mm |
1000 |
|
搖臂回轉角度 |
? |
±90 |
|
主軸允許最大扭矩 |
n．m |
200 |
|
主軸允許最大進給抗力 |
n |
10000 |
|
機床功率 |
kw |
3 |
|
機床重量 |
kg |
2200 |
|
外形尺寸 |
mm |
2053×820×2440 |
?電力拖動特點及控制要求??
1.由于搖臂鉆床的運動部件較多，為簡化傳動裝置，使用多電機拖動，主電動機承擔主鉆削及進給任務，搖臂升降及其夾緊放松、立柱夾緊放松和冷卻泵各用一臺電動機拖動。??
2.為了適應多種加工方式的要求，主軸及進給應在較大范圍內調速。但這些調速都是機械調速，用手柄操作變速箱調速，對電動機無任何調速要求。從結構上看，主軸變速機構與進給變速機構應該放在一個變速箱內，而且兩種運動由一臺電動機拖動是合理的。?
3.加工螺紋時要求主軸能正反轉。搖臂鉆床的正反轉一般用機械方法實現，電動機只需單方向旋轉。
